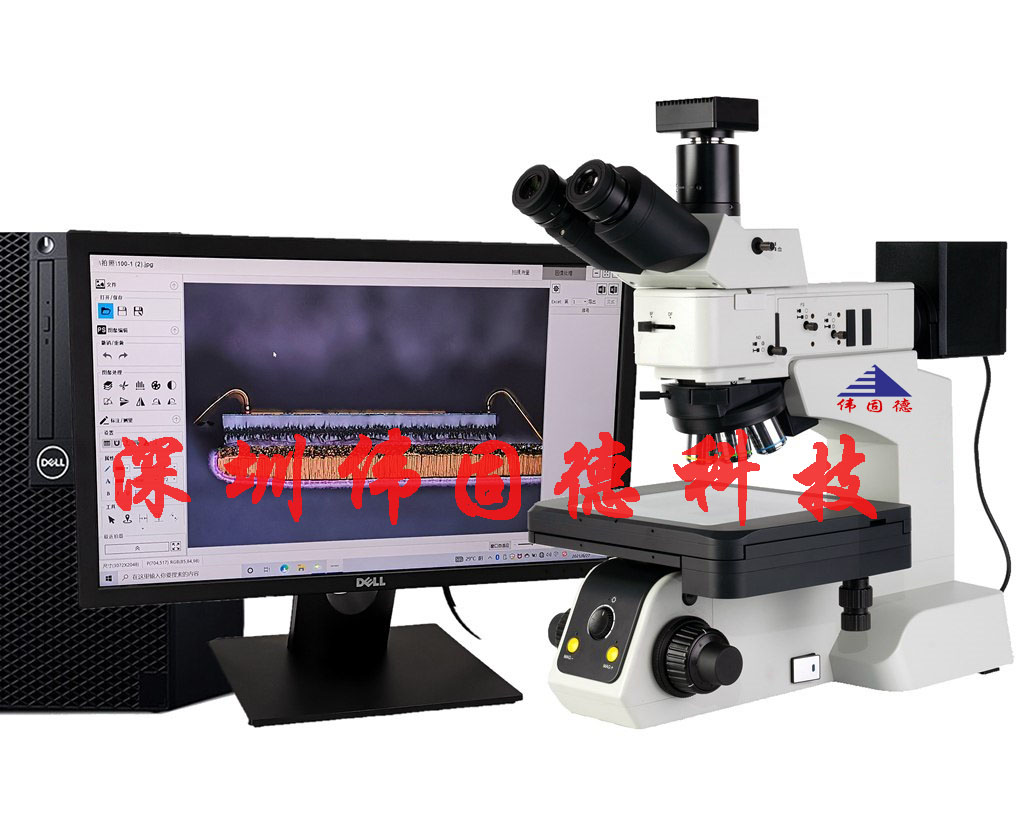

半导体晶圆系列显微镜

型号：WGD-BDT40/60/80

产品介绍

WGD-BDT系列金相显微镜含4、6、8英寸多种平台，可适用不同尺寸的晶圆检测。涵盖明暗场、偏光、DIC等多种观察方式，专业应用于半导体、FPD、电路封装、电路基板、材料、精密模具等检测领域。

采用全新LED照明系统和光学系统，照明均匀，成像清晰。显微镜和软件双相控制，能够快速、精确的完成检查，操作更加方便快捷。

机台功能

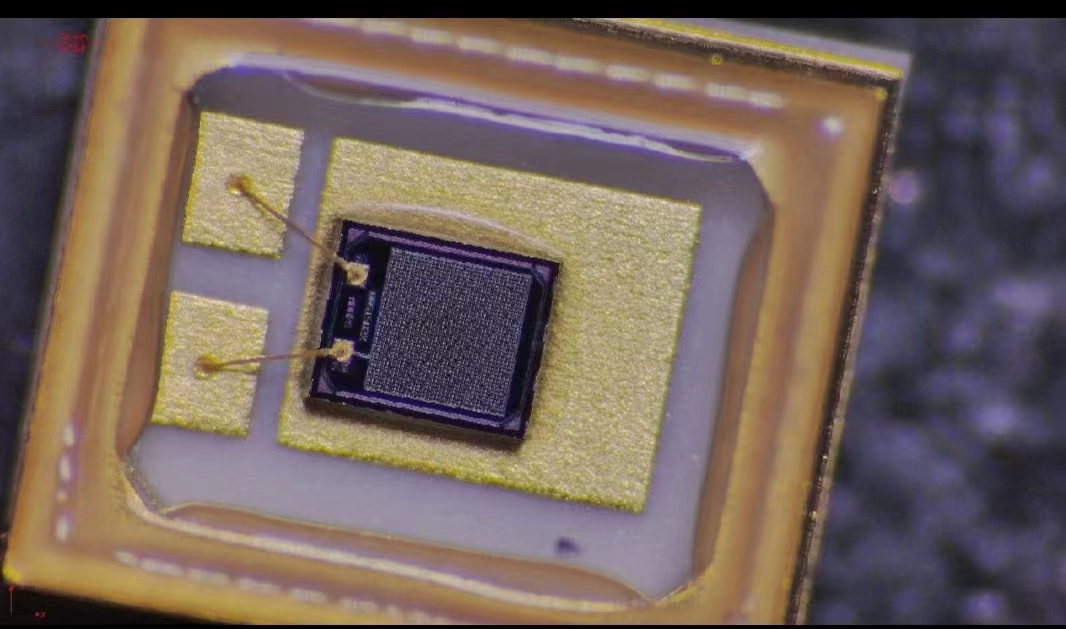

晶圆观察、材料分析、芯片瑕疵。

    机台规格参数

1）无限远色差校正光学系统

2）光学放大倍率20X~200X（可选500/1000倍）

3）高眼点大视野目镜，视度可调

4)明场6孔转换器（带DIC插槽）

5)无限远铰链三通观察筒，角度可调，瞳距调节：50mm~76mm，两档分光比双目：三目=100：0

6)无限远超长工作距离高分辨率全复消色差物镜5X/10X/20X/50X（可选配100X）

7)反射用机架，低手位粗微同轴调焦机构，粗调行程35mm，微调精度0.001mm，带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能

8)6英寸平台，平台面积450mm*240mm，移动行程158mm*158mm机械平台，X、y方向同轴调节，含快速移动装置

9)明场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽

10)5W可调LED灯，透、反射通用

11)0.65X，C型接口，可调焦（可选0.5X/1X）

    130万像素CCD显视系统

     CCD功能特性

1)采用千兆以太网接口快速实时传输非压缩图像

2)千兆以太网接口提供了1Gbps带宽，最大传输距离可达100米

3)128M板上缓存，可缓存多张图片，用于突发传输或者重传

4)支持自动曝光控制，用户自定义查打表LUT、Gamma校正等

5)彩色相机植入优异的图像插值算法，更好的颜色还原，并且支持自动白平衡

    软体基本功能

1)影像直接显示器观察，并直接量测存档

2)点、线、圆、弧皆可多点测定

3)影像寻边及自动去毛边功能，使量测过程更轻松、准确

4)量测数据可输出至WORD、EXCEL进行编修

5)小数点位数2-5位

6)角度计算单位：十进制或60进制

7)影像拍照保存为JPG、BMP等格式

8)点、圆、线距离

9)圆、弧(R角)之直径、半径

10)交点、角平分线、中点

11)两圆中心距离、最短距离、最长距离

12)两线之夹角

13)图形区可存DXF，是CAD逆向工程的最佳利器

14)可自由设定计算单位：公、英制

15)可导入图片比对

16)圆及两线距离两种校正倍率方式

17)公差计算：平行度、垂直度等

18)100倍以上视野内测量精度达到1um

    计算机系统

  1) 仪器专用定制电脑组：

  2）Win10 64位中文专业版（正版）处理器：I3

   内存：8G   固态硬: 240GB    屏幕：23.8英寸
